LPG 로딩 팔

LPG 로딩 팔

설명자

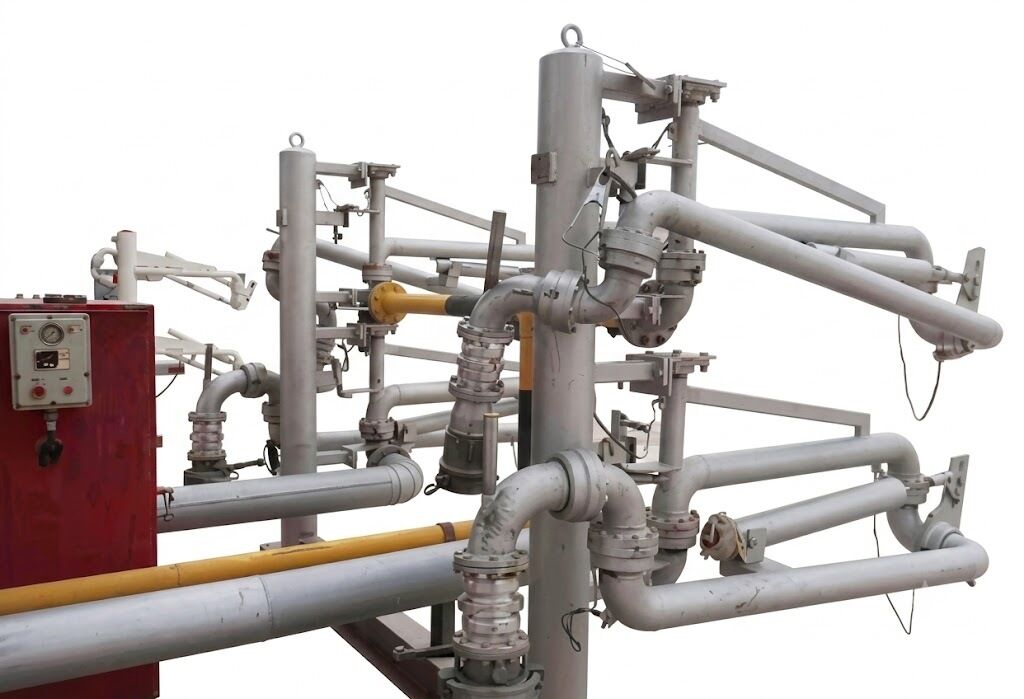

LPG 바닥 로딩 팔은 액체 전송 팔과 증기 반환 팔로 구성되어 있습니다.

안전하고 효율적인 LPG 로딩 및 배하 작업

액체 전달 및 증기 회수, 신뢰할 수있는 성능, 향상된 안전 및 폐쇄 루프 운영을 제공합니다.

사양

전송 매체: 액화 석유 가스 (LPG), 프로판, 부탄 등
명목 지름: DN50DN80
설계 압력: 0.5MPa~4.0MPa
설계 온도: -40°C+100°C
파이프 라인 재료: 탄소 철강/무연강

특징

· 액체 및 증기 취급을 위한 이중 팔 설계:
이중 팔 구성은 액체 단계와 증기 단계의 동시에 전송을 가능하게 합니다. 각 팔은

5개의 회전 관절으로 장착되어 있으며, 뛰어난 유연성을 제공하며 로딩 팔이 탱커에 도달 할 수 있습니다.

작동 범위 내에서 어디에나 배치됩니다.

· 비상 탈출 보호:
외부 팔은 손상으로부터 파이프 시스템을 보호하기 위해 선택적으로 분리 결합 장치가 장착 될 수 있습니다

사고로 탱커가 출발하거나 긴급히 철수하는 경우

· 유연한 연결 옵션:
로딩 팔은 플랜지 연결 또는 CAMLOCK 결합을 통해 탱커에 연결 될 수 있습니다.

적절한 연결 방법은 탱커 유형과 고객의 요구에 따라 선택할 수 있습니다.

빠르고 안전한 연결을 보장합니다.

· 안전 주차 위치 잠금:
안쪽에 있는 팔 잠금 메커니즘은 작동하지 않을 때 로딩 팔을 주차 위치에서 안정적으로 고정합니다.

· 부드럽고 균형 잡힌 움직임:
스프링 실린더 반탄력 시스템은 아웃보드 팔과 앞쪽 부품의 무게를 보상합니다.

부드럽고 힘없는 수직 움직임을 보장합니다.

· 증강된 정적 보호:
항 정적 장치 는 파이프 를 통해 유체 흐름 으로 인해 생성 되는 정적 전하 와 방랑 전류 를 효과적으로 분산 시킨다

로딩 및 로딩 작업 중 시스템, 운영 안전성 향상.
