싱글 암 탑 로딩 암

1개 팔을 가진 상부 로딩 팔

설명

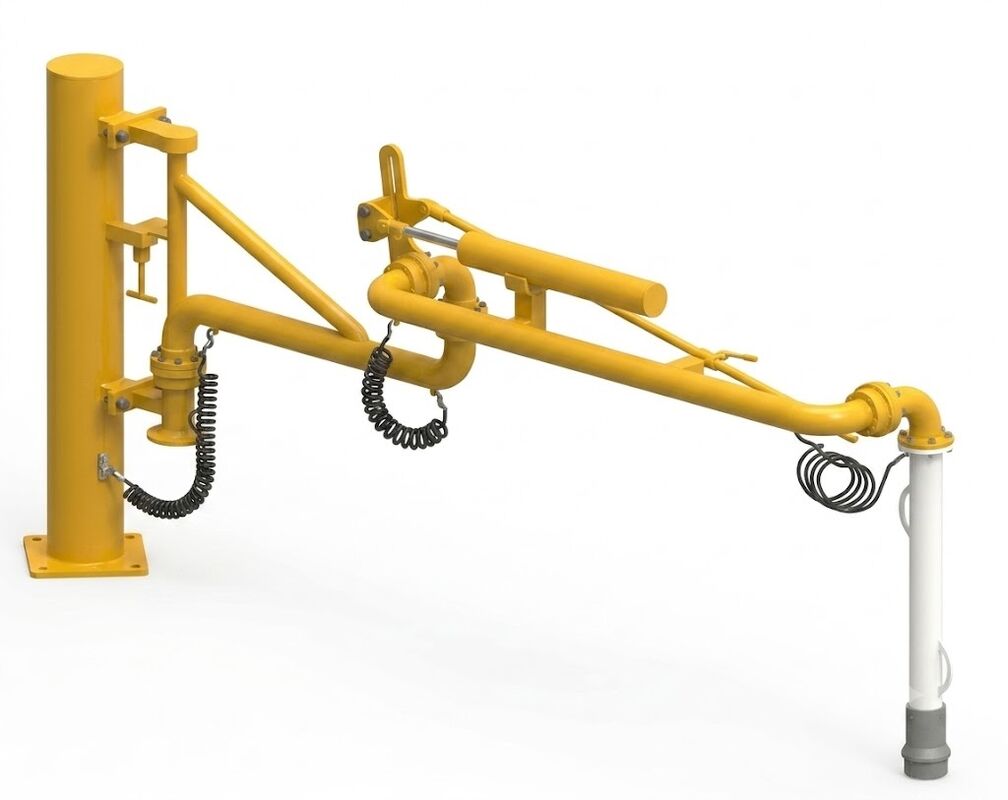

단일 팔 톱 로딩 팔은 도로 탱커와 철도차에 열린 톱 로딩 및 롤딩 작업을 위해 특별히 설계되었습니다.

탱커의 상단 펌프 구멍을 통해 대용량 액체의 전송을 가능하게 함으로써 다재다능하고 사용자 친화적이며 신뢰할 수 있는 솔루션을 제공합니다.

화학, 석유 및 산업 부문에서의 액체 처리 용도

사양

명목 지름: DN40DN250
설계 압력: -0.06MPa~2.5MPa
설계 온도: -40°C+230°C
파이프 라인 재료:알루미늄/탄소강/무화강/PTFE로 씌인
드롭 파이프 재료: 알루미늄 합금 또는 다른 재료

특징

· 유연한 회전 설계:
파이프 집합은 4 개의 회전 관절을 통합하여 뛰어난 유연성을 제공하고 로딩 팔이 탱커에 도달 할 수 있도록합니다.

지정된 작동 범위 내에서 어디에나 배치됩니다.

· 망원경 투하 파이프 옵션:
고 프로파일 탱커가 포함 된 응용 프로그램에서 망원경 드롭 파이프는 거동을 줄이면서 아래에서 위로 충전을 가능하게합니다.

그리고 로딩 효율을 향상시킵니다.

· 스프래치와 급류 효과를 줄이십시오.
낙하 파이프 반동기 나 45° 각 의 파이프 출구 를 설치 하여 액체 가 스프링 과 급류 를 최소화 하여 탱커 를 보호 할 수 있다

구조를 개선하고 더 원활한 충전 작업을 보장합니다.

· 안전 작업 위치 잠금:
부하 작업 중에 부하 팔을 작동 위치에서 안정적으로 유지하는 외부 팔 잠금 메커니즘이 제공됩니다.

· 안전 주차 위치 잠금:
내부 팔 잠금 메커니즘은 사용되지 않을 때 로딩 팔을 주차 위치에서 안전하게 고정시킵니다.

· 원활하고 균형 잡힌 작동:
스프링 실린더 대저울력 시스템은 외부 팔과 앞쪽 구성 요소의 무게를 보상하여

안정적인 수직 움직임

· 효율적인 배수:
진공 차단기가 통합되어 파이프 시스템의 신속한 배수를 촉진하고 작동 후 액체 보유를 방지합니다.

· 증강된 정적 보호:
반 정적 지식 장치가 실하 및 부하 중 유체 흐름에 의해 생성되는 정적 전하와 방회 전류를 효과적으로 분산하기 위해 통합되어 있습니다.

착수 및 착수, 운용 안전성 향상

선택용 액세서리

· 정적 제보 경보:
탱커가 제대로 정지되지 않으면 시각적 및 음향적 경고를 제공하여 정적 축적을 방지합니다.

· 탱크 레벨 경보:
액체의 수치가 미리 설정된 한계를 초과하면 경보 또는 신호 출력을 활성화합니다.

· 잠수용 펌프:
탱커에서 액체를 펌프하는 데 사용됩니다.

· 사용자 정의 구성:
추가 옵션은 요청에 따라 제공됩니다.
