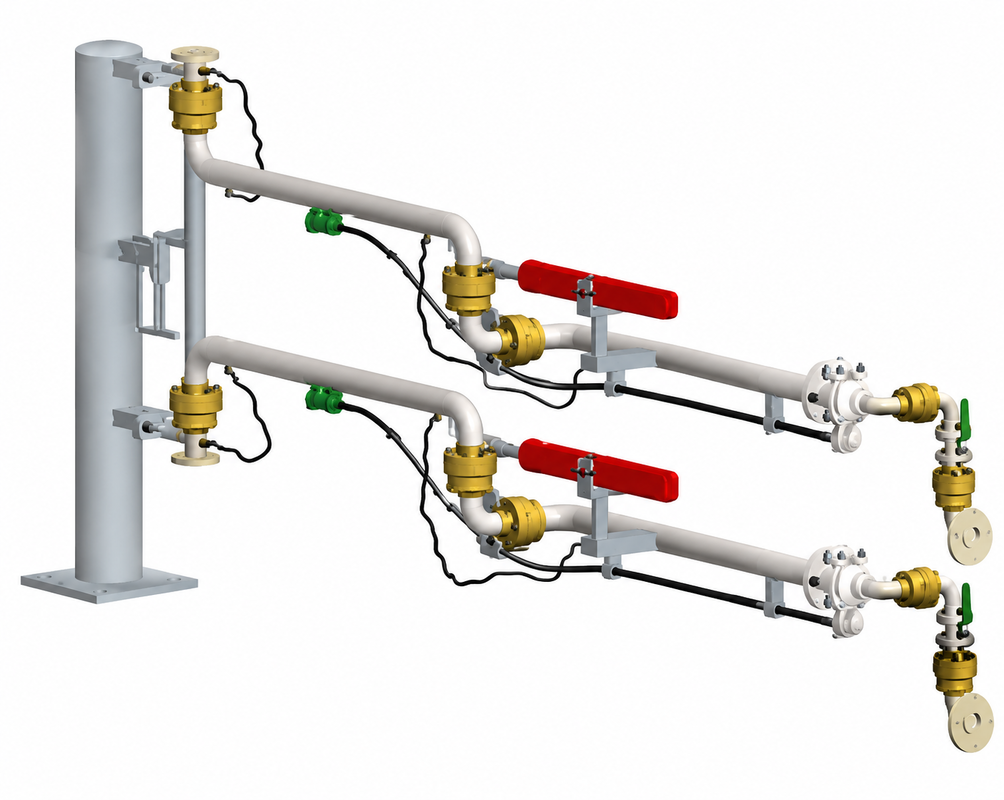

증기 회수 기능이 있는 상부 로딩 팔

증기 회수 기능이 있는 상부 로딩 팔

설명

닫힌 루프 상부 로딩 애플리케이션을 위해 설계, 이 증기 회수 로딩 팔은 안전하고 신뢰할 수있는

휘발성 및 독성 액체의 도로 탱커 및 철도차량으로 전송

부하 중 매우 휘발성 증기를 복구하여 제품 손실, 배출량 및 환경 영향을 줄입니다.

사양

명목 지름: DN50DN200 (액성 단계), DN50DN100 (가스 단계)
설계 압력: -0.06MPa~2.5MPa
설계 온도: -40°C+230°C
파이프 라인 재료: 탄소 철강/무화강/PTFE 가루
드롭 파이프 재료: 알루미늄 합금 또는 다른 재료

특징

· 유연한 회전 설계:
파이프 앙상블은 4개의 회전 관절으로 장착되어 있으며, 뛰어난 유연성을 제공하며

로딩 팔은 운용 범위 내에서 어디에나 배치된 탱커에 도달합니다.

· 망원경 투하 파이프 옵션:
고 프로파일 탱커의 경우 망원경 떨어지는 파이프를 제공하여 아래에서 위로 충전 할 수 있습니다.

거동 및 부하 효율성 향상

· 스프래치 및 급류 효과를 줄이십시오:
떨어지는 파이프 디플렉터 또는 45° 각의 충전 파이프 출구가 설치될 수 있어 스프래싱과 급류를 최소화할 수 있습니다.

탄커 구조를 보호하는데 도움이 됩니다.

· 안전 주차 위치 잠금:
안쪽에 있는 팔 잠금 메커니즘은 사용되지 않을 때 로딩 팔을 주차 위치에서 안정적으로 고정합니다.

· 원활하고 균형 잡힌 작동:
스프링 실린더 대책 시스템은 아웃보드 팔과 앞쪽의 무게를 보상

원활하고 힘없는 수직 움직임을 보장하는 부품

· 효율적인 파이프 라인 배수:
진공 차단기가 통합되어 파이프 시스템의 신속한 배수 및 작동 후 액체 보유를 방지합니다.

· 증강된 정적 보호:
반 정적 장치는 효과적으로 정적 전하와 유체 흐름에 의해 생성 된 방황 전류를 분산

로딩 및 로딩 작업 중에 파이프 시스템

· 신뢰성 있는 증기 격리:
로딩 팔은 안전한 매너홀 연결을 위해 밀폐 콘과 증기를 위해 유연한 증기 반환 튜브를 갖추고 있습니다.

재활용, 위험한 증기의 방출을 방지하고 환경 안전성 향상

· 선택적 작업 위치 잠금:
외부 팔 잠금 메커니즘은 임의로 설치될 수 있습니다.

· 밀폐 성능 향상:
압축 된 실린더가 콩고와 탱커 덩어리 사이의 단단하고 신뢰할 수있는 밀폐를 보장 할 수 있습니다.
